SSPS-105 RCモデル用超大型サーボ

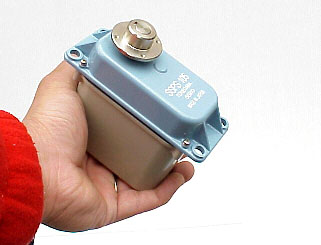

㈱トモエレクトロ(旧利根川精工)が販売する、 大型サーボのフラッグシップモデルです。 SSPS-105シリーズは用途に応じたモデルをラインアップしております。 また、PS-050は小型化して扱いやすいサイズで、いずれも防滴・防塵性能に優れていますので、悪条件下での運用も可能です。 ボディはアルミダイキャストを使用しております。 翼スパン3mを超えるR/Cプレーンや1/4スケールのラジコンカーなどに使用することが可能です。
This is our flagship model - this hi-power servo has been developed by Tonegawa-Seiko co. since 1975. The 105 Series is a line-up of models that have been met a lot of applications. The bodies are made of die-cast aluminum. Since these models have superior water resistance design, they can also be used under critical conditions. Used in R/C planes having wingspans of over three meters or in 1/4-scale radio-controlled model cars.
■ モデルの詳細について

作動電圧 ギアレシオ 動作角 起動トルク
12V(C)    ハイトルクHigh-torque(E) +/-45deg(G) 380kg-cm
+/-90deg(H)
±180deg(I)
ハイスピードHigh-speed(F)   +/-45deg(G) 190kg-cm
+/-90deg(H)
±180deg(I)
24V(D)    ハイトルクHigh-torque(E) +/-45deg(G) 380kg-cm
+/-90deg(H)
±180deg(I)
ハイスピードHigh-speed(F)   +/-45deg(G) 190kg-cm
+/-90deg(H)
±180deg(I)

例:SSPS-105CEG→12V駆動、ハイトルクで動作角度が±45°を意味します。
Selection Example: If the SSPS105-CFG model,
it means gear drive, 12V drive, high-speed with an operating angle is 45 degrees.

ご注文の際は、上記のチャートよりご希望に添った下3桁の枝番を明記願います。

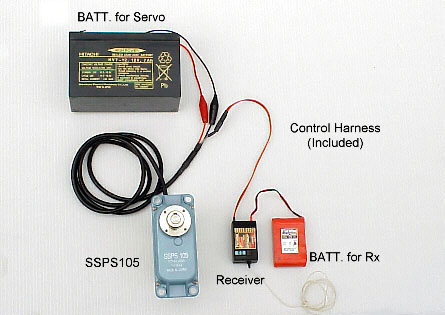

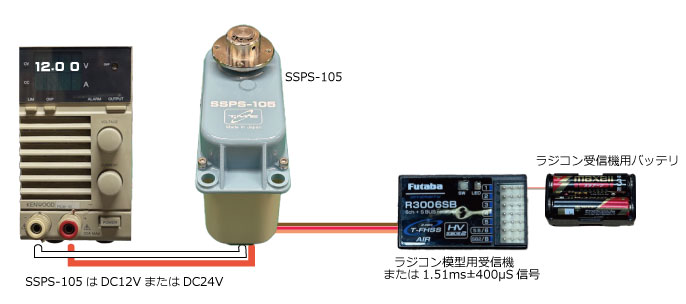

■ワイアリングダイアグラム（R/C送受信機を使用する場合)

弊社のサーボからは5本のワイヤが出ています。
5本の内3本は信号線です。 フタバもしくはJRの受信機に直接接続可能なコネクタが付属していますので、即使用することが可能です。 その他に、サーボ駆動用に別電源を用意する必要があります。 供給電圧は、SSPS-105は12Vのモデルと24Vのモデル、ハイトルクとハイスピードが用意されていますので、使用環境に応じて選択してください。PS-050は6V駆動です。

    ↑クリックで拡大表示できます

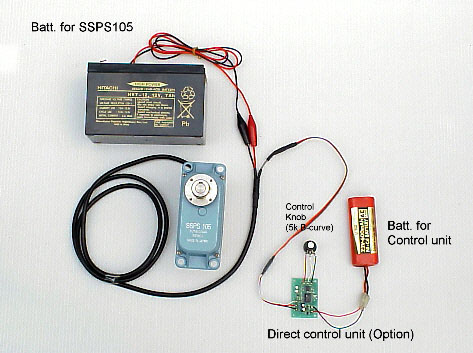

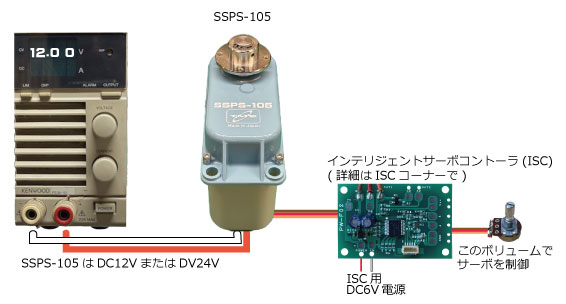

    ■    ワイアリングダイアグラム（R/C送受信機を使用しない場合）

    R/C送受信機を用いる代わりに、弊社より発売している、コントロールユニットを使用することが可能です。
    有線コントロールを行う場合に、非常に簡便にサーボモータを制御することが可能です。
    5kΩのボリュームによって制御します。基盤に5vのレギュレータが搭載されていますので6Vから12Vの範囲で動作いたします。

        ↑クリックで拡大表示できます
        ■諸元表
        製品寿命
        （弊社実測値）        		 負荷30kg-cmにおいて1動作/5秒の設定で、250,000サイクル以上1,250,000秒以上）
        More than 250,000 cycles at a load of 30 kg-cm and a setting of one operation every five seconds. (More than 1,250,000 cycles.)
        使用モーター 相模マイクロ製DCモーター
        重量 780g(1mのコードを含む）
        780g(Including 1-meter cord)
        サイズ 幅132mm×厚さ55mm×高さ118mm
        防水性能 防滴・防沫・防塵型
        ケース アルミダイキャスト製
        入力パルス 3-5V　1.51ms±400μS　（フタバ、JR、三和互換）
        動作角度 ±45°、±90°、±180°　の3モデルから選択
        動作スピード ハイトルクモデル：0.95sec/90°
        ハイスピードモデル：0.5sec/90°
        最大トルク ハイトルクモデル：380kg-cm
        ハイスピードモデル：190kg-cm
        最大電流 12Vモデル：9A
        24Vモデル：約4.5A
        使用電圧 DC12V 　もしくは　 DC24V （環境に合わせて選択願います。）
        希望小売価格 希望小売価格 68,000円(消費税別)

        Above price is suggested retail price (w/o local tax)  only available in Japanes market, but export price is different.

        ◇注意事項◇

        本製品は、ラジコン用途に開発された製品です。産業機械等にに使用する場合は以下の点にご注意ください。

        1. 非常にハイパワーです。動作させる際には必要な安全措置をとってください。
        2. リンケージ等が正確に動作することを確認してください。
        3. 大きな負荷が連続してかかるような使用方法は避けてください。（重量物のホールドなど）
          前述の取り扱い説明を参照ください。
        4. 生命維持装置や救難用品には使用しないで下さい。
